HZD-L-XD型数显振动监控仪与HD-ST系列振动速度传感器配套使用，可用来测量轴承座，机壳或者结构的振动速度。

旋转机械的振动问题，大多数都发生在转子上，例如不平衡，不对中，摩擦等。而对于有些机械，轴振动的大部分被传到轴承座上，在这种情况下，测量轴承壳的振动，对于机械的综合工况，可以提供有意义的信息。

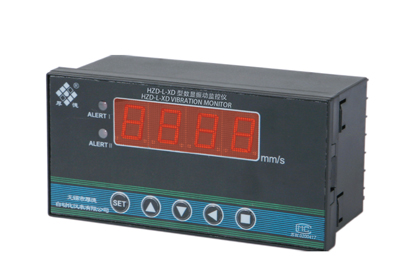

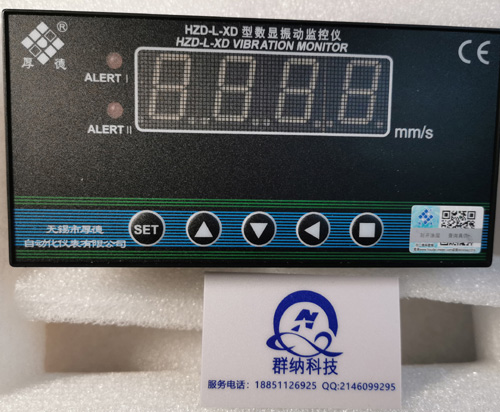

HZD-L-XD型数显振动监控仪

功能说明

·实现智能处理：报警Ⅰ值、Ⅱ值、量程值可通过面板按键

·任意设置，无需电位器调整

·具有报警延时调整功能，以防止现场干扰引起误报警

·具有上、掉电检测功能，同时切断报警、停机输出回路，能有效抑制仪表误报警

·后面板上有与振动幅度值成正比的电流输出端子，供记录输出

技术指标

■ 电源: 24VDC ±5%

■ 输入信号：接受HD-ST系列振动速度传感器的信号

灵敏度：20mV/mm/s±5%

频 响：5Hz～300Hz

输入阻抗：>100KΩ

■ 量 程:0～99.9mm/s(RMS)

■ 显 示:

显示方式：四位0.8英寸LED数字显示

显示精度：±1%（满量程）

光电管LED指示：报警Ⅰ值、报警Ⅱ值红色LED

■ 电流输出：4～20mA ， 输出负载≤ 500Ω

■ 报警继电器：节点容量5A/30VDC，常开触点，密封：环氧树脂

■ 温度范围

运行时：0℃～+65℃ 储存时：-30℃～+80℃

■ 相对湿度：至95%，不冷凝

■ 外形尺寸：160×80×80mm

■ 开孔尺寸：152+1×76+1mm

■ 重 量：约1kg

订货代号

HZD- L-XD□-A□-B□-C□

选型说明

量程范围A□

1-0～10.0mm/s

2*-0～20.0mm/s

3-0～50.0mm/s

传感器选择：B□1-HD-ST-2；2-HD-ST-3；3-ST-2FB；4*-HD-ST-6

报警延时：C□：1-0.1秒；2*-1秒；3-3秒

无特殊要求，厂家按*号生产；如有特殊要求，请与公司协商。

选型举例：HZD-L-XD-A2-B4-C2
