HZD-B-Ⅲ型防爆电子振动开关（以下简称振动开关）是根据GB3836.1-2010《 爆炸性环境 第1部分: 设备通用要求》、GB3836.2-2010《 爆炸性环境 第2部分: 由隔爆外壳“d”保护的设备》的规定制成隔爆结构，其防爆标志为Exd II CT6 Gb,适用于工厂存在或可能存在IIA、IIB、IIC类，T1～T6组可燃性气体、蒸气与空气混合形成的爆炸危险1区、2区场所。

HZD-B-Ⅲ型防爆电子振动开关可以连续监测机器的振动，如果机器的振动超过允许值，该振动开关将提供报警或关闭机器电源，保护机器不受损伤。适用于各种旋转机械，如电机、离心机、风机、水泵等。

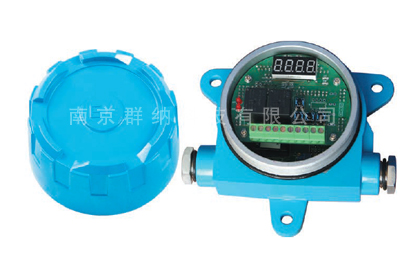

HZD-B-Ⅲ型防爆电子振动开关

功能说明

内置进口传感器，可靠测量振动值

安装简便，仅需3只螺栓固定

继电器报警，提供常开的触点输出，可配接PLC、DCS，现场控制继电器或者直接控制旋转机械

4～20mA电流输出（可选）

内部数码管显示，方便用户检测

全封闭的防爆外壳

HZD-B-Ⅲ防爆电子振动开关

技术指标

防爆标志：Exd II CT6 Gb

供电电源: 220VAC±10%50Hz或24VDC±10%

输入信号：内置加速度传感器

灵 敏 度：3.8mv/mm/s2±0.5％

频率范围：5～1000Hz

量 程：0～100.0mm/s

防护等级：IP54

显示方式：四位0.36英寸LED数字显示

显示精度：±1％满量程

光电管LED指示：报警I值、报警II值红色LED

电流输出：4～20mA有源

输出负载≤500Ω（可选）

报警范围：0～100％满量程（报警延时可自定义）

报警继电器：节点容量5A/220VAC或5A/30VDC，

常开触点；密封：环氧树脂

温度范围：

运 行 时-20℃～+80℃

储 存 时：-30℃～+80℃

相对湿度：至95%，不冷凝

外形尺寸：见图（单位：mm）

安装尺寸：116×116mm（正三角形）

安装螺纹规格：M6×14mm

重 量：约1.5kg

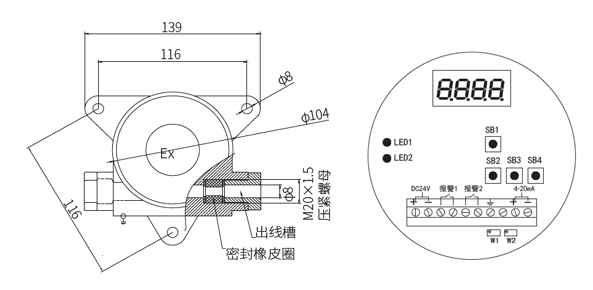

外形及接线示意图
