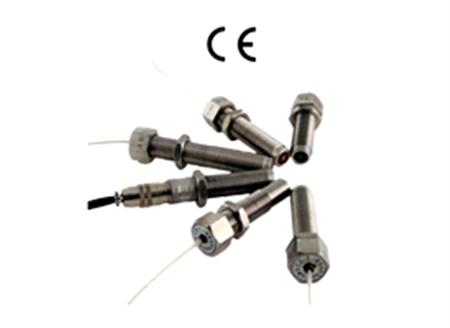

1、概述

CS-1转速传感器采用电磁感应原理，安装在测速齿轮的地方，输出与旋转机械的转速成正比的频率信号。其外壳为不锈钢螺纹结构，内部浇封闭，能耐高温，引出线为专用金属屏蔽软导线，抗干扰性能强。

2、用途
适用于烟雾、油汽、水汽等恶劣环境中30个测速齿以上的转速锁定。

3、技术参数

n  直流电阻：低阻型 230Ω~270Ω（15℃）；

            高阻型 470Ω~530Ω（15℃）。

n  转速范围：100～10000转/分。

n  输出信号：当齿轮模数为4，齿数为60，传感器端面与齿顶间隙为1mm时，
         转速：1000转/分，输出信号：＞5Vp-p；
         转速：2000转/分，输出信号：＞10Vp-p；
         转速：3000转/分，输出信号：＞15Vp-p；

n  工作温度：-20～120℃。

n  传感器在试验电压为500V时，绝缘电阻＞500MΩ。

n  齿轮材料：齿轮采用导磁率强的金属材料。

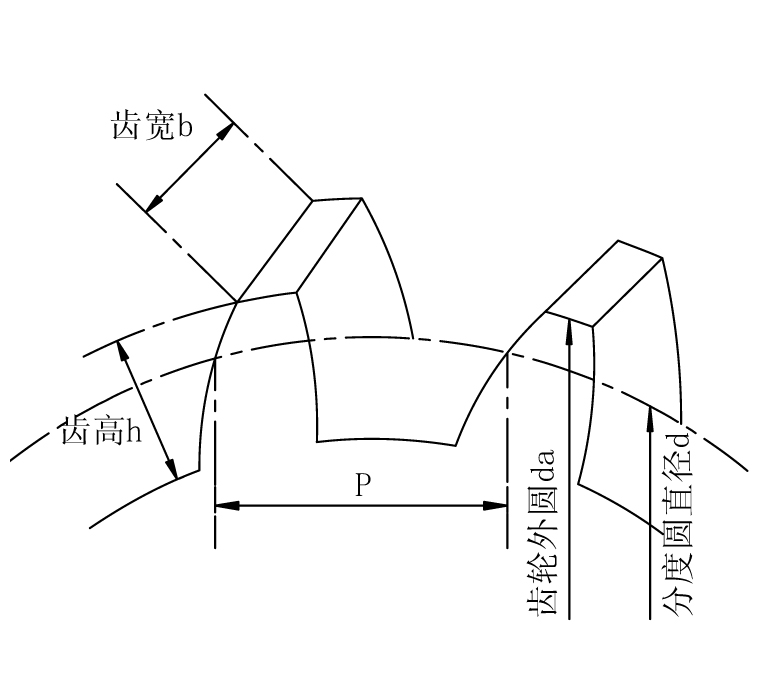

n  齿形：成渐开线齿形是最合适的齿形。
     齿轮模数：2~4，齿宽b：大于5mm；

     m：模数 z：齿数   p：节距

n  执行标准：参照JB/T 7814-1995 。

4、外形及安装尺寸

         直接连线示意图

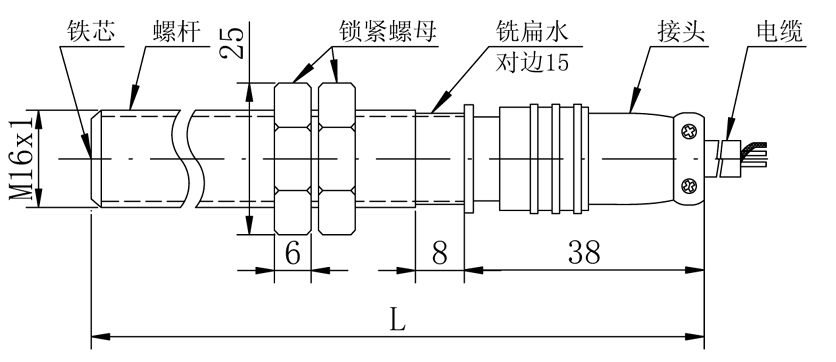

             航空插头连接式示意图

5、订货代号：CS-1-A□-B□□□-C□□-D□

高低阻选择：A□

                    *G：高阻型

                     D：低阻型

传感器长度选择(L)：B□□□（直接填写传感器长度，单位为mm，默认为65mm）
电缆长度选择：C□□(直接填写电缆长度，单位为m，默认为2m)

连接方式选择：D□□

00：航空插头连接方式

*01：直接连接方式
注：若采用航空插头连接方式，则L最小尺寸为100mm 。

标示*为出厂默认值，如有特殊要求，请在订货时说明。

综合举例：订货代号为“CS-1-G-075-03-01的产品是指长度为75mm、电缆长度为3m采用直接连接方式的高阻型CS-1转速传感器。
