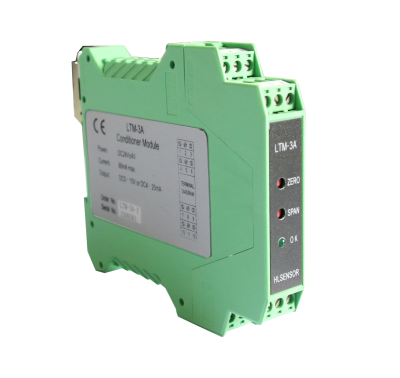

LTM-3A智能位移变送器主要用于三线制位移传感器（行程传感器）信号的解调。

1、概述

  LTM-3A智能位移变送器以单片机为基础，由振荡器、放大器、解调器、滤波器等构成，具有如下特点：
☆一次按键设制零位或满位；
☆具有传感器断线诊断功能，通过开关选择，设置传感器出现断断故障后，输出电小或大信与，同时“OK"灯闪烁报警；
☆可安装在3号标准DIN轨道，输入和输出连接通道通过插入式螺丝端子完成。

1、用途
适用于TD-1（50～400mm行程,其它行程可定制）系列三线制位移传感器信号的解调。

2、技术参数

 输入电源：DC24±4V，大功耗不大于90mA 。

 激励信号：
  电压：1V.rms或3V.rms(开关选择）；
  频率：2.5 kHz或2.0 kHz(开关选择）；
  电流：不大于25mA.rms。

 电流输出：DC4～20mA；

         断线后输出小信号为DC1.0 mA或输出大信号为D10.0V（开关选择）；

         纹波及噪声：不大于20μA.rms。

         负载电阻：不大于1000Ω ；
          纹波及噪声：不大于20uA.rms。

电压输出： DC 0～10V（开关选择，大为5mA）
          断线后输出小信号为DC0.0 V或输出大信号为DC 10.0V（开关选择）；

         纹波及噪声：不大于3mV.rms。

 传感器故障闭锁：变送器具有传感器断线诊断功能，通过SW1开关选择，设置传感器出现断线故障后，输出小或大信号，同时“OK"灯闪烁报警。

 响应时间：5ms。

 非线性度：小于0.02% F·S 。

 温漂系数：小于0.04% F·S/℃（温漂系数可定制为0.02% F·S/℃）。

 工作温度：－35℃～+85℃。

 存储温度：－50℃～+105℃。

 安装方式：标准DIN-3导轨安装。

 外形尺寸：17.5mm（宽）×99mm（高）×114.5mm（深）。

 执行标准：GB/T 17614.1-2008和GB/T 17614.2-2008。

调试和使用方法参照使用说明书。

订货指南

订货代号：LTM-3A-A□
输出信号选择：A□
                *I： DC 4～20mA电流输出
                 V：DC 0～10V电压输出
                 B：DC4～20mA和DC 0～10V两路信号同时输出

标示*为出厂默认值，如有特殊要求，请在订货时说明。

综合举例：订货代号为“LTM-3A- I的产品是指输出信号为DC4～20mA的LTM-3A智能位移变送器。
