一、概述

T03磁电式传感器是中国纺织大学研制的测速传感器，该传感器可与SZC系列智能转速表配套，也可作为其他测速仪、测震仪的一次表。

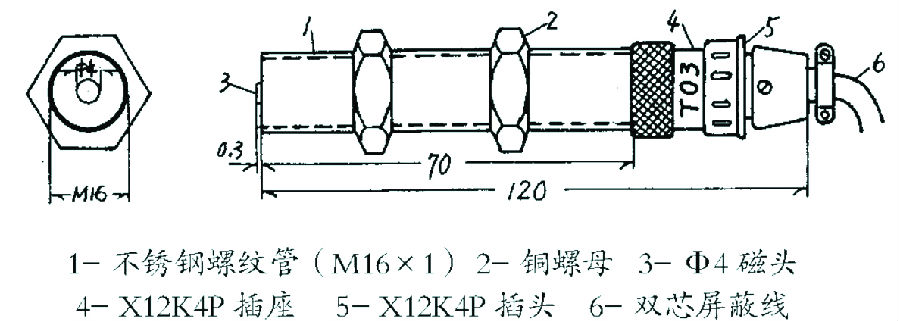

1、T03磁电式传感器的外形尺寸

T03磁电式传感器外壳为M16×1不锈钢管，前端面为φ4纯铁，内部由环氧树脂封装，并将四个接线端对接，因此插头引出线可接至任意相邻二端。

2、T03磁电式传感器安装及使用

磁电式传感器内装永久磁钢，在其端面磁头处形成磁场，一旦该处磁阻发生变化，传感器内部线圈即能感应输出相应的交流电压信号，为此必须在旋转体上安装导磁体发讯齿轮或孔板，齿轮模数大于2，传感器可安装在径向或轴向，传感器端面距齿枯（气隙）1mm左右，距离较小则感应出较大的输出信号，传感器输出为双芯屏蔽线。

二、主要技术指标

1、线圈电阻：380Ω左右

2、输出电压：为获得较大输出和近似正旋波形，铁渐开线齿轮必须满足：齿长≥φ、齿距≥3φ、齿高≥齿距），传感器端面距齿顶＜1mm。另外，齿轮直径大，齿数多输出亦增加。

以上数据是在发讯齿轮60齿、材料A3钢、模数2.5、气隙＜1mm下获得，仅供参考。

输出电压波形：渐开线齿轮——近似正弦波，孔板——正负脉冲。

三、安装使用注意

1、传感器安装：可在机组停运时将传感器旋转推进直到顶端碰到发讯齿轮齿顶再向后退半圈（0.5mm），并妥善固定。这样可保证气隙准确从而达到低转速（5rpm左右）的稳定显示。

2、传感器引出线：采用优质四芯航空插头座，引出线接在1、2号接线端上。为充分利用四根插针和插孔使接触更可靠，本产品将插头和插座内1、4和2、3端联接。

3、传感器引线长度为3米，如为其它长度，请加接同类屏蔽线至所需长度。
